Bausatz Seilsicherungssystem – Stütze

Seilsicherung, die es der Arbeitskraft nach dem Anschlagen ermöglicht, freihändig auf der abgesicherten Dachfläche zu arbeiten. Ausgelegt für die Befestigung an Dachkonstruktionen aus Stahl, Holz oder Beton. Verwendbar als Hauptanschlagpunkt.

Konfigurationen:

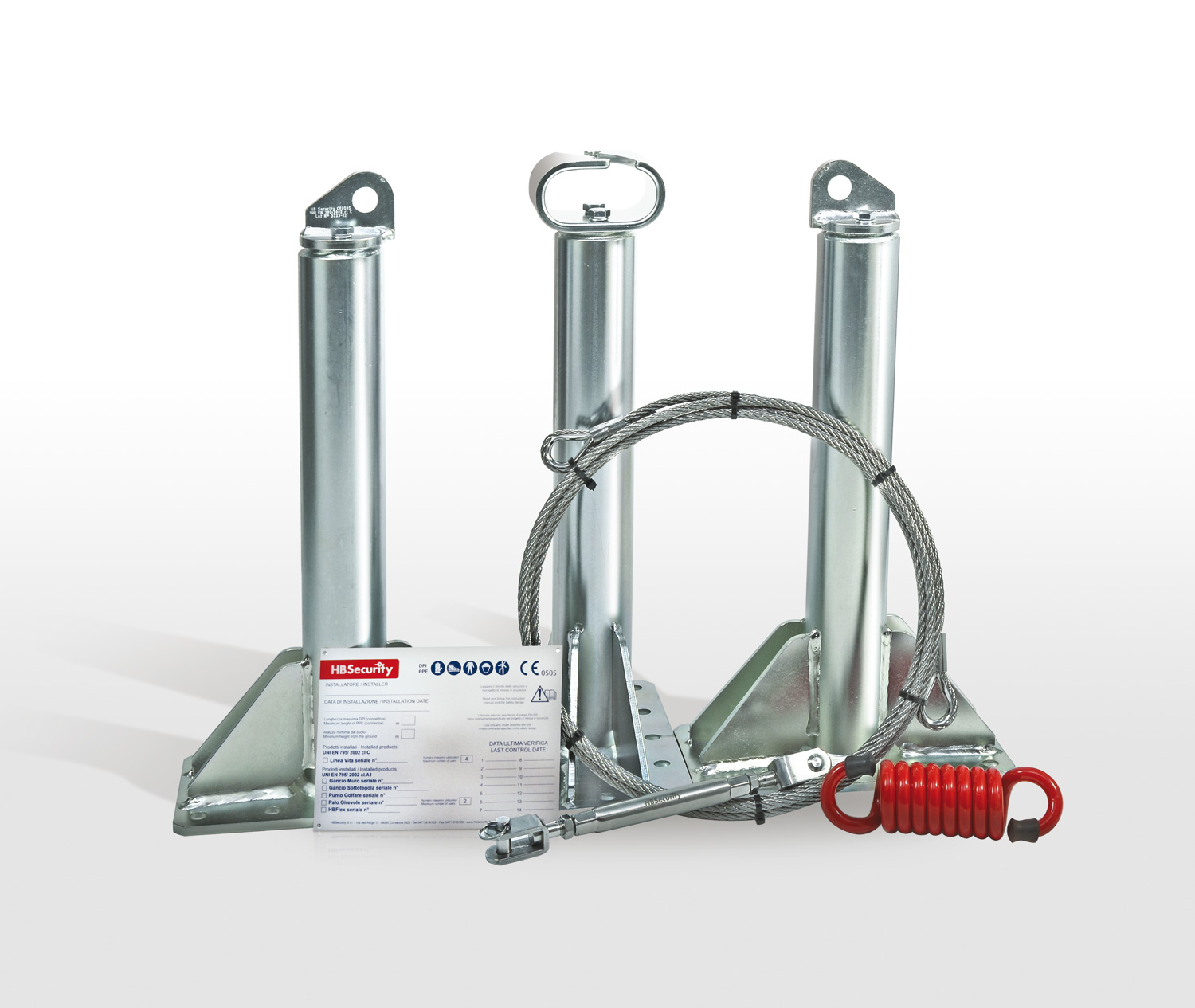

Der Bausatz Seilsicherungssystem – Stütze besteht aus 2 Endstützen für Abstände bis maximal 20 m (Einfeldmontage), 2 Endstützen + Zwischenstützen, die im Abstand von jeweils 15 m eingefügt werden müssen (Mehrfeldmontage).

Im Lieferumfang des Bausatzes sind auch folgende Elemente enthalten:
Falldämpfer:Feder, die die bei dem Absturz einer oder mehrerer Arbeitskräfte auf die Verankerungen übertragenen Kräfte dämpft. Die zwei Schäkel ermöglichen die sichere Verbindung von Seil (gecrimptes Ende), Feder und Endstütze.
Seilspanner: Der Seilspanner ist mit Doppel- oder Einfachgabel mit Schnellanschluss ausgeführt und ermöglicht die sichere Verbindung des Kabelendes mit der Endstütze des Seilsicherungssystems. Mit dem Seilspanner kann das Seil korrekt gespannt werden (zirka 100 kg).
Endstück: Seilklemmen-Bausatz Plus
Seil: aus Edelstahl AISI 316, Stärke 8 mm mit einem gecrimpten Ende. Bruchlast mind. 39,39 kN.

Abmessungen
Endstützen: Grundplatte, rund, ø 70 mm, Stärke 8 mm, mit mittig angeschweißter Vertikalstütze, max. Höhe 52 mm, Stärke 8 mm. Auf der Grundplatte sind zwei Bohrungen ø 12 mm zur Befestigung der Grundplatte an berechnetem Stahlbauteil STÜTZE ausgebildet.
Zwischenstützen: Grundplatte 70 x 125 mm, Stärke 8 mm, entsprechend geformt für die Aufnahme des Seils. Auf der Grundplatte sind zwei Bohrungen ø 12 mm zur Befestigung der Grundplatte an berechnetem Stahlbauteil STÜTZE ausgebildet.

Abmessungen der STÜTZE (berechnetes Stahlbauteil):
Stange: Ø 70 mm
Grundplatte: 15 x 28 cm mit 10 Bohrungen für die Befestigung an der Dachkonstruktion
Verfügbare Höhe: 60 cm, 50 cm, 35 cm. Grundplatte: 15 x 17 cm mit 6 Bohrungen für die Befestigung an der Dachkonstruktion
Verfügbare Höhe: 20 cm, 10 cm

Alle Stützen sind mit flacher Grundplatte, doppelt geneigter Grundplatte und geneigter Grundplatte erhältlich.
Möglichkeit für die Herstellung maßgefertigter Stützen.

Zubehör
Kurvenstütze: Ermöglicht die Umlenkung des Seilverlaufs der Seilsicherung.
Anfangsstütze mit drehbarer Anschlagöse: Ausgelegt für Zeltdächer für Arbeiten an den stirnseitigen Dachflächen

Höchstzahl an Arbeitskräften:
4

Conformità:
Typ C EN 795:2012 – CEN/TS 16415:2013
Typ C UNI 11578:2015

Konfigurationsbeispiele

1 - Einfeldmontage
Möglich ist die Herstellung von Absturzsicherungen mit Einfeldmontage über eine Länge von 5 bis 20 m.

2 - Mehrfeldmontage
Möglich ist die Herstellung von Absturzsicherungen mit Mehrfeldmontage über eine variable Länge von 5 bis 15 m. Möglich ist die Nutzung von n Zwischenstützen, bis die maximale Länge der Absturzsicherung von 100 m erreicht ist (empfohlen 60 m).
