Kit Linea Vita Strutturale Palo
Ancoraggio lineare che consente all’operatore una volta ancorato di lavorare a mani libere sulla superficie di copertura coperta dall’ancoraggio.
Studiato per il fissaggio alla struttura portante in acciaio, legno o calcestruzzo. Utilizzabile come dispositivo di ancoraggio principale.
Configurazioni:

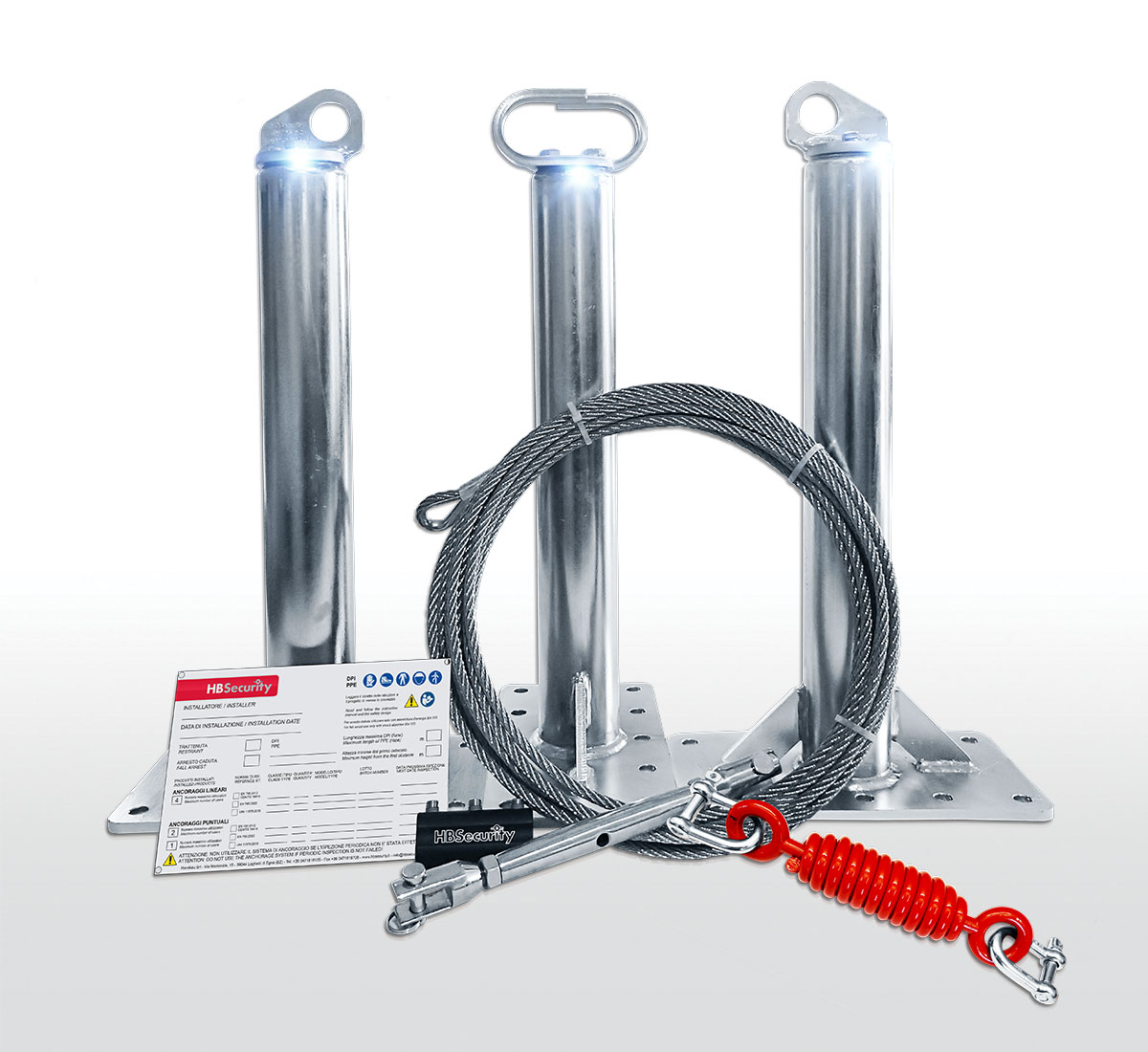

Il kit linea Vita Strutturale Palo è composto da 2 ancoraggi di estremità per distanze fino a massimo 20 metri (campata singola), 2 ancoraggi di estremità + ancoraggi intermedi da inserire ogni 15 metri di distanza e multipli (campata multipla).
Con il kit sono forniti anche:

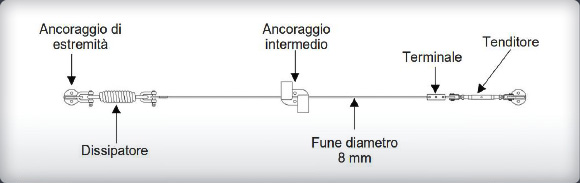

Dissipatore di energia: molla con funzione di assorbire il carico trasmesso agli ancoraggi in caso di caduta di uno o più operatori. I due grilli presenti consentono la connessione sicura tra cavo (estremità crimpata) – molla - ancoraggio di estremità.
Tenditore: a doppia forcella o forcella singola con terminale rapido permette di collegare in maniera sicura l’estremità del cavo e l’ancoraggio di estremità della linea vita. Il tenditore consente di dare al cavo la giusta tensione (circa 100 kg).
Terminale: kit serracavo Plus
Cavo: in acciaio Inox AISI 316 ø 8 mm con una estremità crimpata. Carico di rottura minimo 39,39 kN.
Dimensione
Ancoraggi estremità: base circolare ø 70 mm spessore 8 mm con saldato al centro un supporto verticale altezza massima 52 mm e spessore 8 mm. Sulla base sono presenti 2 fori ø 12 per fissaggio della piastra alla carpenteria calcolata PALO.
Ancoraggi intermedi: piastra 70x125 mm spessore 8 mm opportunamente sagomata per l’alloggiamento della fune. Sulla base sono presenti 2 fori ø 12 per fissaggio della piastra alla carpenteria calcolata PALO.
Dimensione PALO (carpenteria calcolata):
Asta: ø 70 mm
Base: 15x28 cm con 10 fori per il fissaggio alla struttura portante
Altezze disponibili: 60 cm, 50 cm, 35 cm.
Base:15X17 cm con 6 fori per il fissaggio alla struttura portante
Altezze disponibili: 20 cm,10 cm
Tutti i pali sono disponibili base piana, base doppia inclinazione e base inclinata.
E’ possibile realizzare pali a misura.
Accessori
Palo curva: Consente di deviare il percorso del cavo della Linea Vita
Palo di partenza con punto girevole: studiato per tetti a 4 falde per lavorare sulle falde di testa
Numero massimo utilizzatori:
4
Conformità:
Tipo C EN 795:2012 – CEN/TS 16415:2013
Tipo C UNI 11578:2015
Esempi di configurazione

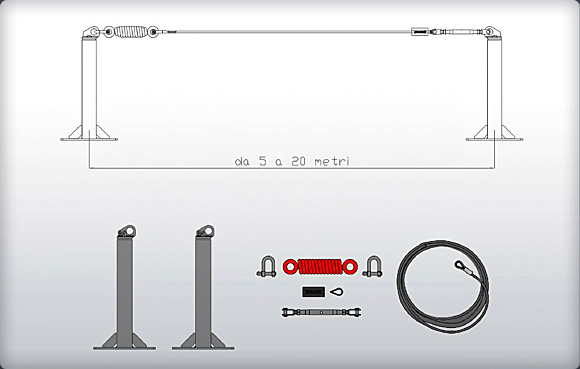

1 - Campata singola
E’ possibile realizzare linee in campata singola da un minimo di 5 metri fino ad un massimo di 20 metri.

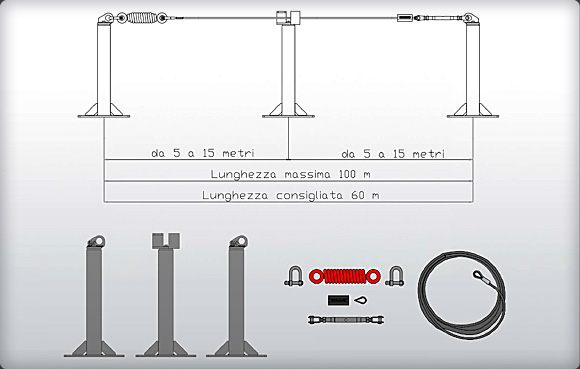

2 - Campata multipla
E’ possibile realizzare campate multiple di lunghezza variabile da 5 metri fino a 15 metri. E’ possibile utilizzare n elementi intermedi fino al raggiungimento della lunghezza massima della linea pari a 100 metri (consigliata 60 metri).
